医学影像深度（上）：宏观情况与X射线篇：医疗器械高地，XR和CT类趋向成熟

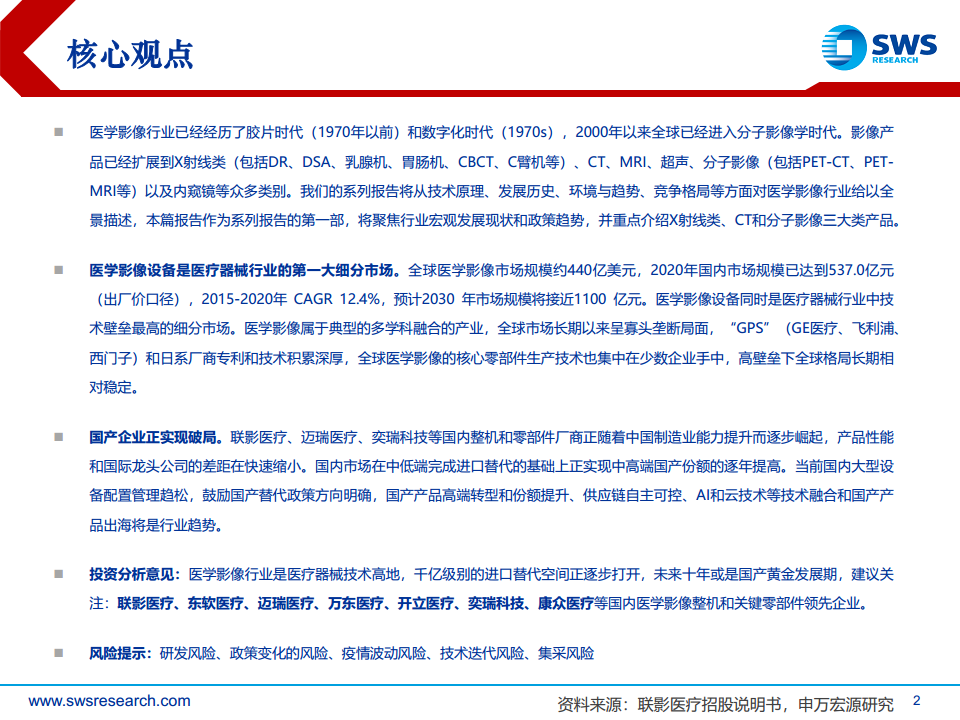

中心思想 医学影像：医疗器械的“技术高地”与国产替代的“黄金时代” 本报告的核心观点认为，医学影像设备是医疗器械行业的第一大细分市场（2020年国内市场规模达537亿元，预计2030年接近1100亿元），同时因其技术壁垒高、多学科融合的特点，全球市场长期被“GPS”（GE医疗、飞利浦、西门子）等外资巨头垄断。然而，以联影医疗、迈瑞医疗为代表的国产企业正加速破局，在中低端产品完成进口替代的基础上，正向中高端市场发起冲击。报告指出，随着配置证管理放松、鼓励国产替代政策明确，以及5G、AI等新技术融合，未来十年将是国产医疗器械的黄金发展期，进口替代空间巨大。 市场增长强劲，但人均配置率与发达国家差距显著 报告通过详实的数据分析指出，2015-2020年国内市场增速（CAGR 12.4%）显著高于全球。但我国人均设备配置率远低于发达国家，例如DR、CT、MR和PET/CT的人均保有量仅为美国的14倍、3倍、5倍和10倍，这预示着庞大的未满足需求和巨大增长潜力。此外，核心零部件（如CT球管、高压发生器、平板探测器）长期依赖进口，国产企业在技术上正快速追赶，力求实现供应链自主可控。 主要内容 1. 医学影像学概览 1.1 定义、分类与发展历程 定义与分类：医学影像设备通过X射线、超声、磁场等物理信号记录人体反馈形成图像，分为诊断影像（MR、CT、XR、MI、超声）和治疗影像（DSA、C臂等）。技术发展已从胶片时代跨越至数字化时代，并逐步进入分子影像学时代（如PET/CT、PET/MRI）。 介入放射学：在影像设备引导下进行微创诊断和治疗，涵盖血管介入、非血管介入和肿瘤介入三大领域。 1.2 国内发展现状与竞争格局 国产崛起：国内涌现出联影医疗、万东医疗等领军企业，产品从普通X光机跨越至64排及以上CT、3.0T MRI、PET/CT等高端产品。在中低端市场（如DR）国产化率已超过80%，但在高端领域（如64排及以上CT、DSA）仍有较大进口替代空间。 市场份额：2020年，联影在PET/CT市场占据32.1%的份额，领先于西门子和GE；而在3.0T及以上MR市场，GE仍以28%的份额居首，联影紧随其后。核心零部件领域，奕瑞科技在医疗平板探测器市场占有26%份额，显示出国产企业的突破。 1.3 行业规模与增长驱动力 市场规模：2020年国内医学影像市场规模达537亿元，预计2030年将达1100亿元。其中CT是最大的细分市场（占32%），其次是X射线（23%）和超声（19%）。 配置率差距：人均设备保有量与美国差距明显。例如，PET/CT中国每百万人仅0.61台，美国则为5.7台。分级诊疗和社会办医政策的推进将持续释放基层和民营医疗机构设备采购需求。 1.4 核心零部件国产化率 现状与突破：核心零部件（X线球管、探测器、超导磁体等）长期被外资垄断。但联影医疗已在CT球管、MR超导磁体等方面实现自主研发；奕瑞科技和康众医疗在平板探测器领域的技术已具备全球竞争力；东软医疗在CT探测器和高压发生器上取得突破。 2. 政策环境与发展趋势 2.1 配置证制度与政策导向 松绑趋势：2018年版《大型医用设备配置许可管理目录》将64排以下CT、1.5T以下MRI和DSA调出乙类管理，PET/CT从甲类调整为乙类，大幅降低了医院采购门槛。政策明确鼓励社会办医和国产设备配置。 2.2 分级诊疗、社会办医与进口替代 政策红利：分级诊疗政策强调医疗资源下沉，县级医院和基层医疗机构成为设备市场增长的重要驱动力。社会办医政策放宽后，非公立医疗机构设备配置受限减少，进一步扩大了市场需求。 鼓励国产：国家卫健委牵头开展优秀国产医疗设备遴选，多个省份出台政策优先采购国产设备，并削减进口产品清单。 2.3 出口与技术创新趋势 出口增长：国产CT、B超、MRI等出口额持续提升，高端产品已打入欧美市场。出口平均价格和海外收入占比的上升，标志着国产产品竞争力提升。 技术融合：5G远程医疗、AI辅助诊断、影像云平台等新技术正在重塑行业。例如，东软医疗推出的MDaaS解决方案（设备与数据即服务），将医疗设备与云诊断平台深度融合，提升了诊断效率和可及性。 3. X射线类产品和CT 3.1 X线成像设备（XR） 市场概述：2020年中国XR市场规模约124亿元，预计2030年将达206亿元。DR设备国产化率超80%，市场较为分散，万东和联影是领先企业。 产品细分： DR（数字X线成像）：核心部件（高压、平板探测器等）部分仍依赖进口，但整机组装技术成熟，国产品牌占据主导。 乳腺机与胃肠机：乳腺机市场（2020年4.2亿元）以GE医疗等外资为主，但国产品牌也在发力。胃肠机和动态DR已基本完成国产替代，万东、安健科技等是龙头。 C形臂X光机：分为大C（DSA）、中C（周边介入型）和小C（骨科）。普爱医疗在国内C臂机市场份额已超越GPS，位列第一。 3.2 计算机体层成像（CT） 技术演进：CT技术正朝着更快转速、更宽探测器、能谱成像、低剂量方向发展。西门子光子计数CT已于2021年获FDA批准，代表了成像技术的前沿。 竞争格局：2021年，按销量计算，国产品牌（联影+东软）合计份额约33.7%，其中联影以22.1%的市占率位居第一。在核心CT市场，联影在24-63排区间占据46.5%的份额，但在64排及以上高端市场，国产占比仍较低。 市场空间：CT市场规模达173亿，是影像市场最大单一品类。随着16层为主流产品向中高端过渡，国产替代空间巨大。 3.3 数字减影血管造影系统（DSA） 技术壁垒：DSA是介入手术的基础设备，技术壁垒极高（机架设计、射线控制、防护等）。2021年，飞利浦、西门子、GE三家合计市场份额超过90%。 国产机遇：国产厂商（万东、东软、唯迈等）已在低端市场获得份额，联影和东软正加速中高端产品研发。DSA已调出乙类管理目录，叠加介入手术量（如PCI）持续增长，预计2030年市场规模将超100亿元。 4. 分子影像（核医学） 4.1 技术与市场 定义与分类：分子影像学处于世界前沿，PET/CT和PET/MRI是典型产品。PET/CT已进入成熟成长期，而PET/MRI仍处于导入期。 PET/CT市场：2020年中国市场规模13.2亿元，但装机率极低（每百万人0.6台，远低于美国5.7台）。联影在2020年已占据32.1%的发货量份额，市场前景广阔。 PET/MRI市场：联影医疗以50%的市占率（按销量，2020年）领先，西门子和GE医疗各占25%。虽然当前装机量较少，但作为高精尖技术，未来是增长最快的细分领域之一。 总结 本报告深度剖析了医学影像行业，尤其是X射线类（含DR、DSA、C臂、CBCT）和CT市场的宏观现状、政策环境及竞争格局。报告的核心思想在于：医学影像作为医疗器械行业技术价值和市场空间的双重高地，正迎来国产崛起的黄金十年。 市场规模与增长：国内医学影像设备市场从2015年的约300亿元增长至2020年的537亿元（CAGR 12.4%），预计2030年将接近1100亿元。这一增长主要由分级诊疗推动的基层医疗设备下沉、社会办医需求释放以及存量设备更新升级所驱动。 竞争格局变化：虽然“GPS”等外资在高端市场仍占据显著优势（如DSA、64排及以上CT、高端MR），但国产替代已在中低端市场取得重大突破（如DR、16排CT、C臂）。联影医疗、东软医疗、万东医疗等国产厂商在技术研发上快速追赶，在部分高端领域（如PET/CT、乳腺机）已实现市场份额领先。核心零部件的自主可控能力（如奕瑞科技的平板探测器）也为国产整机提供了坚实支撑。 政策与技术驱动：配置证管理制度松绑、鼓励国产替代政策的出台，为行业扩容和国产企业成长提供了强劲动力。5G远程医疗、人工智能辅助诊断、云平台等技术融合，不仅提升了影像诊断的效率和精准度，也创造了新的商业模式和市场增量。 风险与展望：报告也指出了研发风险、技术迭代风险和潜在集采风险。总体而言，未来十年将是国产医学影像行业实现技术突破、供应链自主和控制高端市场份额的历史性机遇。行业趋势明确，进口替代空间（千亿级别）正在加速兑现。
